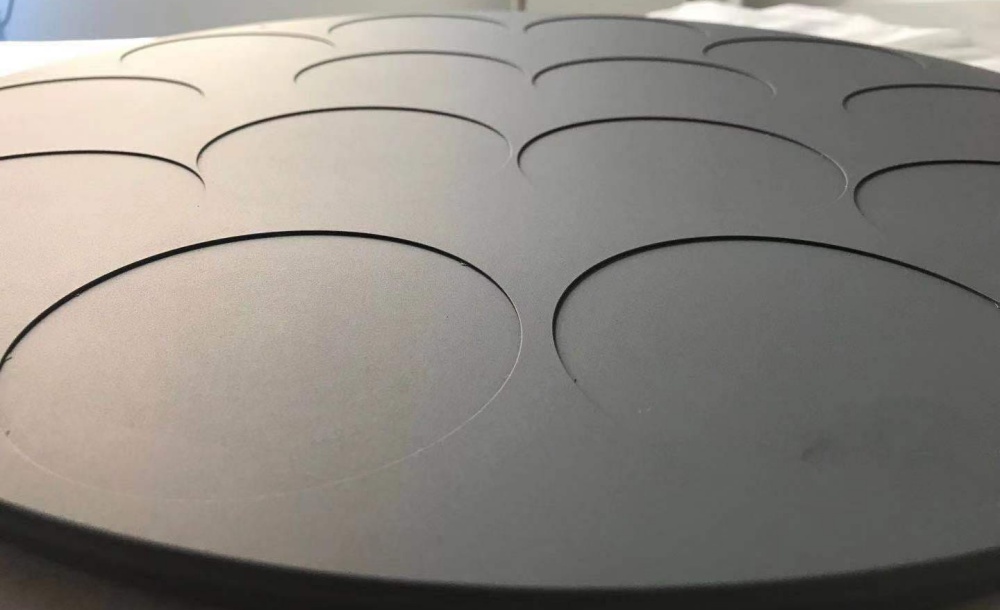

Ⅰ. מהו קולט גרפיט?

סוליד גרפיט הוא רכיב מפתח המשמש בתהליכים תעשייתיים בטמפרטורה גבוהה, שנועד לספוג אנרגיה אלקטרומגנטית (למשל, קרינת תדר רדיו או מיקרוגל) ולהמיר אותה לחום. הוא פועל כגוף חימום או מוליך חום, ויוצר סביבת טמפרטורה מבוקרת ואחידה עבור החומר המעובד.

תכונות עיקריות:

חומר: עשוי מגרפיט בעל טוהר גבוה או גרפיט מצופה בחומרים עקשן (למשל, SiC, TaC).

פונקציה: ממיר ביעילות אנרגיה לחום תוך עמידות בפני הלם תרמי וקורוזיה כימית.

עיצוב: בדרך כלל מעוצב כלוחות, דיסקים או גיאומטריות מותאמות אישית כדי לעמוד בדרישות ציוד ספציפיות.

Ⅱ. למה משמשים סוספטורים של גרפיט?

סולידי גרפיט של Semixlab הם הכרחיים בייצור מתקדם של מוליכים למחצה וחומרים. להלן היישומים העיקריים שלהם:

1. צמיחה אפיטקסיאלית (EPI)

אפיטקסיה של סיליקון:

סוספטורים גרפיט משמשים בעיקר בכורים לשקיעת אדים כימית (CVD) לגידול שכבות סיליקון חד-גבישיות על פרוסות סיליקון. הסוספטור מבטיח חימום אחיד, ומאפשר שליטה מדויקת בעובי השכבה ובסימום.

אפיטקסיה של גליום ניטריד (GaN):

קריטי לייצור התקנים מבוססי GaN (למשל, נוריות LED, אלקטרוניקה להספק). סולידי גרפיט עומדים בטמפרטורות הגבוהות (מעל 1,000 מעלות צלזיוס) הנדרשות לצמיחת GaN במערכות MOCVD (שקיעת אדים כימית אורגנית מתכתית).

2. MOCVD (CVD אורגני מתכתי)

בייצור התקני GaN, GaAs או InP, סולידי גרפיט מספקים חימום יציב לפירוק קודמנים אורגניים מתכתיים ולהשקעת שכבות דקות על מצעים.

3. עיבוד תרמי מהיר (RTP)

משמש לשלבי חישול, חמצון או הפעלת חומרים ממכרים. יכולות החימום/קירור המהירות של הספקטור ממזערות את התקציב התרמי, שהוא קריטי לייצור CMOS מתקדם והתקני זיכרון.

4. יישומים אחרים

צמיחת גבישי SiC: סולידי גרפיט בעלי טוהר גבוה משמשים בתנורי סובלימציה לגידול מטילי SiC.

סינתזת יהלומים: מספקת את סביבת הטמפרטורה הגבוהה הנדרשת לייצור יהלומי CVD.

ג. הבדלי ביצועים בין סוגי סולידי גרפיט

סולידי גרפיט עוברים שינוי בציפויים המשפרים את ביצועיהם בסביבות ספציפיות. הנה השוואה:

תרחישי יישומים

גרפיט בעל טוהר גבוה:

לשימוש בגזים אינרטיים (למשל, אפיטקסיה של סיליקה ג'ל, סינתזת יהלומים).

אפשרות בעלות נמוכה לתהליכים ללא גזים קורוזיביים.

גרפיט מצופה SiC:

עבור MOCVD לייצור GaAs או LED (עמיד בפני איכול פלזמה ותוצרי לוואי של HCl).

RTP בסביבות המכילות חמצן.

גרפיט מצופה TaC:

GaN MOCVD: עמיד בפני חומרים קודמים מבוססי Cl₂ וטמפרטורות גבוהות.

אפיטקסיה SiC: עמידה בפני קורוזיה של אדי Si במהלך גידול סובלימציה.

Ⅳ. מדוע ציפוי פני השטח חשוב?

ציפוי SiC: מוסיף מחסום מגן מפני חמצון ותקיפה כימית, ומאריך את חיי הספקטר בסביבות גז ריאקטיבי.

ציפוי TaC: מספק יציבות מצוינת בסביבות עשירות בהלוגן (נפוץ בתהליכי GaN ו-SiC), ומונע קורוזיה וזיהום של גרפיט.
